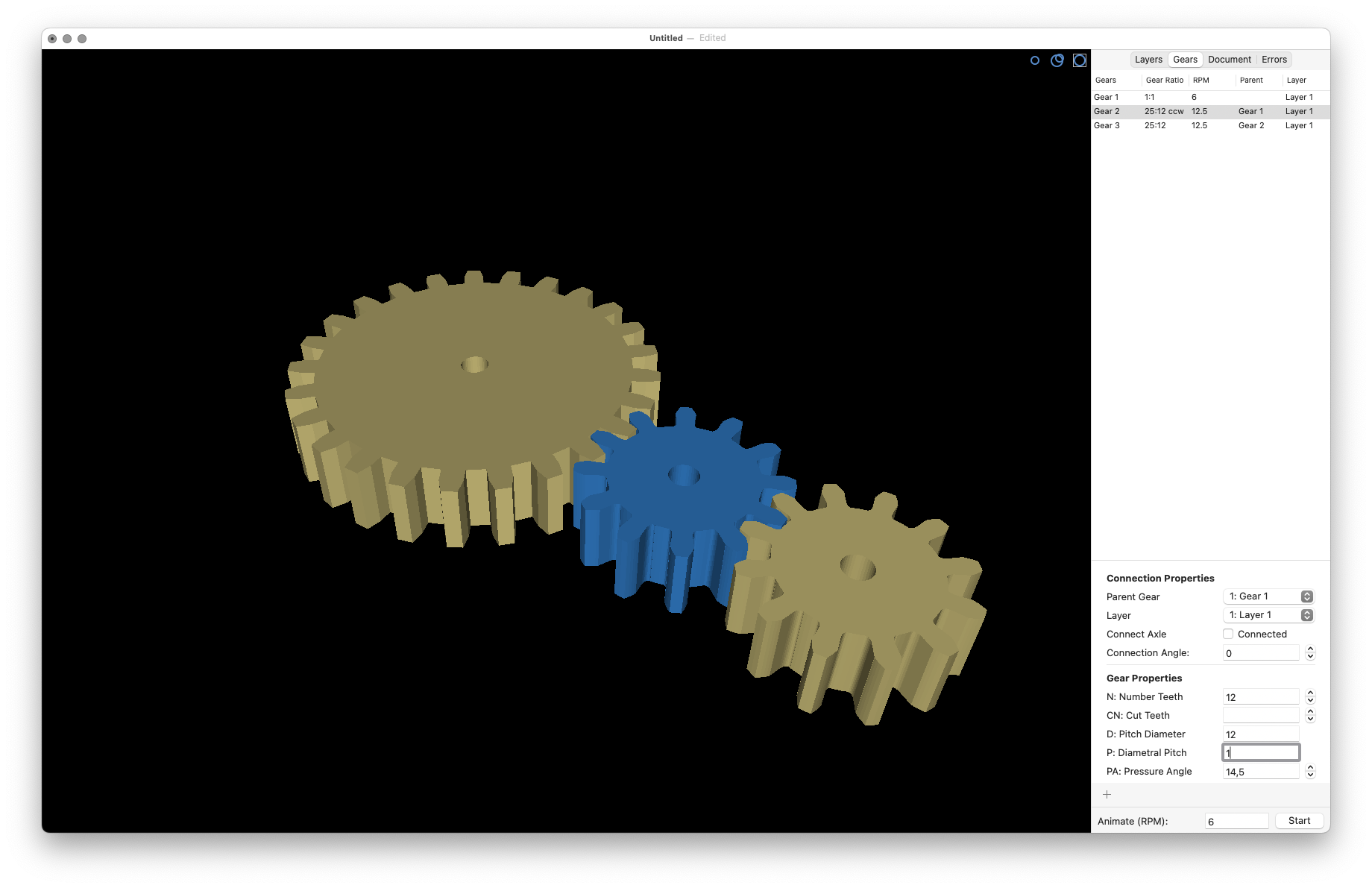

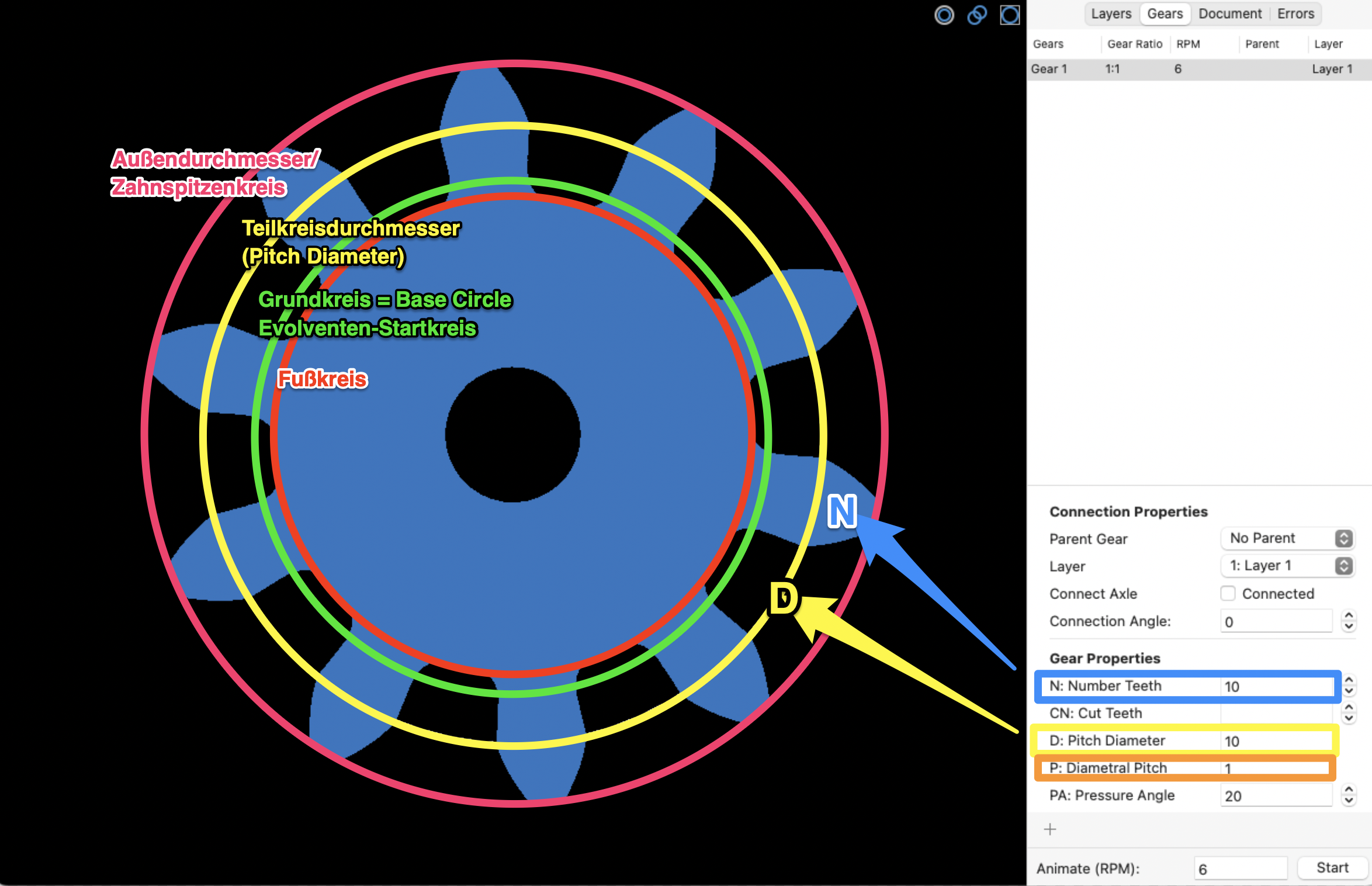

Kythera ist eine macOS-Software zur parametrischen Erstellung von Zahnrädern und einfachen Getriebe-Konfigurationen. Die Anwendung erlaubt die Definition zentraler Zahnradparameter wie Anzahl der Zähne, Teilkreisdurchmesser, Modul bzw. Diametral Pitch sowie Eingriffswinkel.

Die Software erzeugt präzise involute Zahnprofile, die sich zur Vorbereitung von Rapid-Prototyping-Prozessen eignen. Modelle können als CAD-Dateien exportiert und anschließend für 3D-Druck, CNC-Fräsung oder Lasercut weiterverarbeitet werden.

• Parametrische Modellierung von Zahnrädern
• Unterstützung gängiger Zahnprofilnormen

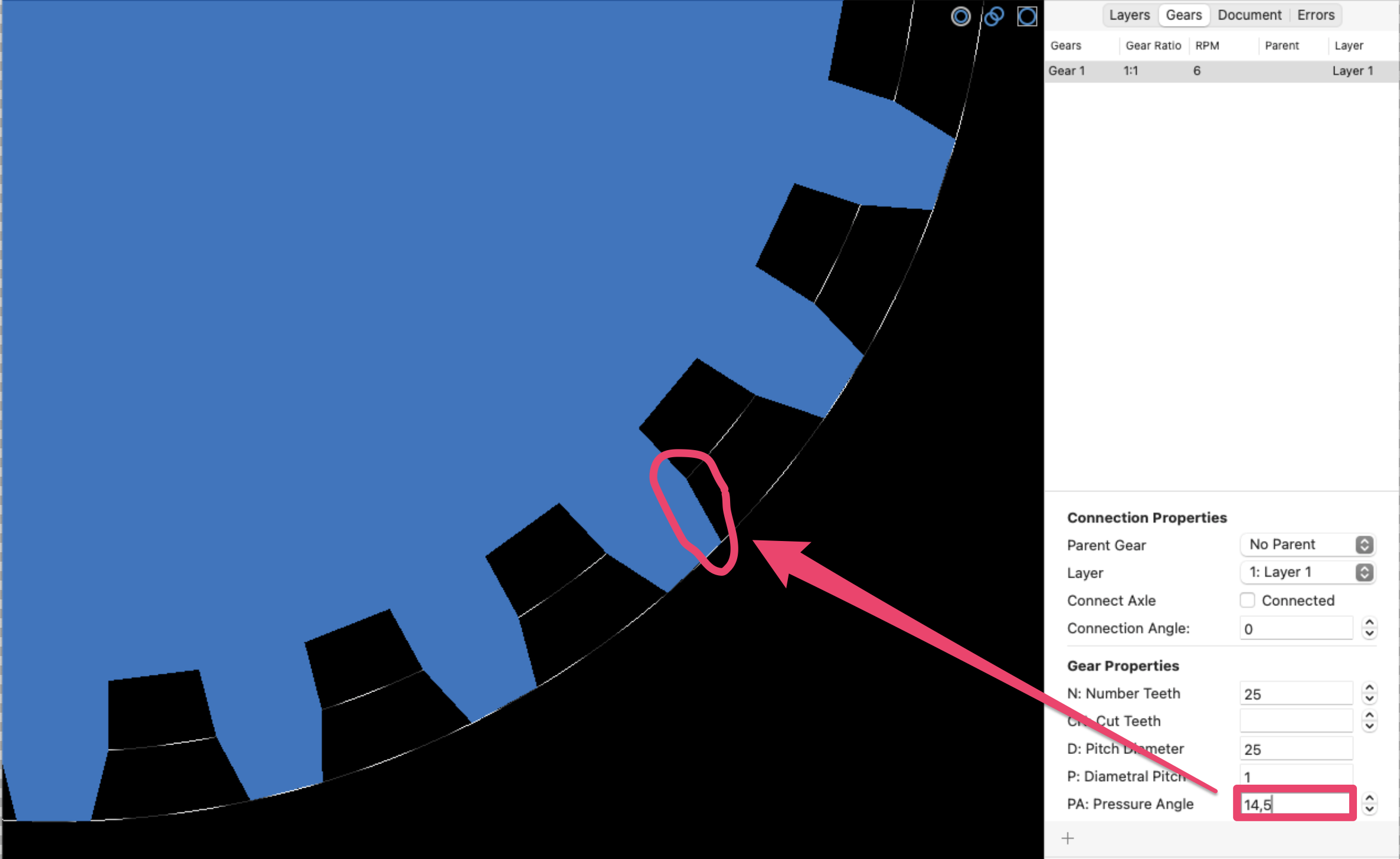

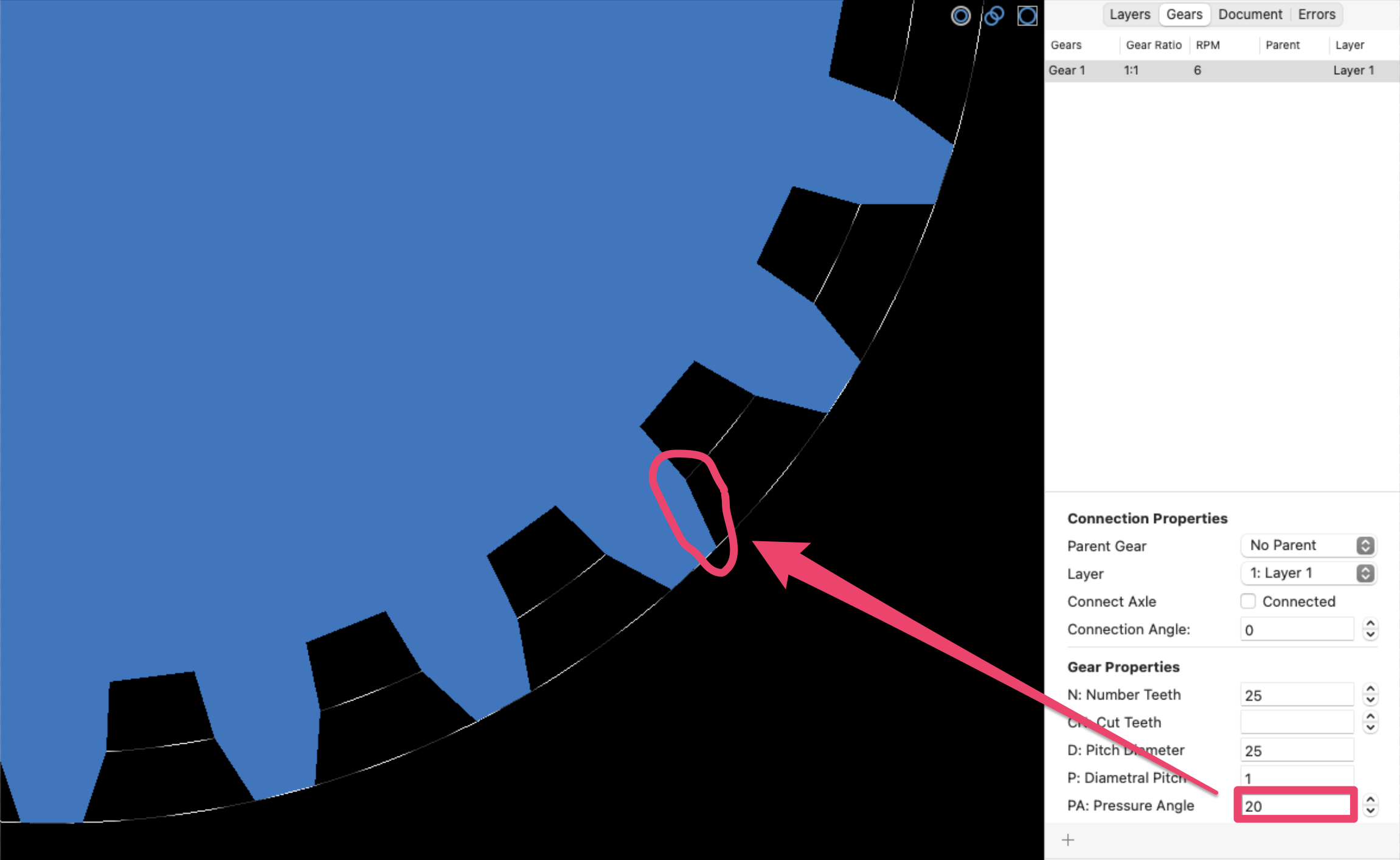

• Einstellbarer Eingriffswinkel
• Mehrere Zahnräder in einer Baugruppe anlegbar
• Export als STEP/IGES möglich, zur STL-Erstellung in externer Software

Kythera erzeugt bei der Ausgabe eine komplette Dateistruktur:

• axleloc.txt ⇒ Textreport mit den (x,y)-Koordinaten aller Achsen
• gears.pdf ⇒ 2D-Schablonen aller Zahnräder (z. B. für Lasercut)
• plates.pdf ⇒ Bohrschablonen für Mechanikplatten
• layout.gp ⇒ Eingabedatei für GeneratePlate (Neu-Generierung)
• layout.scad ⇒ 3D-Layout der Mechanik in OpenSCAD
• bottomplate.scad und topplate.scad ⇒ Bauteile der Mechanikplatten
• dxf/ ⇒ DXF-Zeichnungen aller Zahnräder für CAM-Prozesse
• gears/ ⇒ STL-Dateien aller Zahnräder (3D-Druck oder Weiterbearbeitung)
• spacers/ ⇒ STL-Dateien der Distanzstücke

1. Zahnräder parametrisch konfigurieren
2. Mechanismus und Achsabstände prüfen
3. Export ausführen
4. Verwendungsoptionen:
   • STL: 3D-Druck
   • DXF oder gears.pdf: Lasercut, CNC
   • plates.pdf: Positionierung von Achsen
   • SCAD: Weiterbearbeitung in OpenSCAD

• gleicher Modul oder Diametral Pitch bei Eingriff
• gleicher Pressure Angle

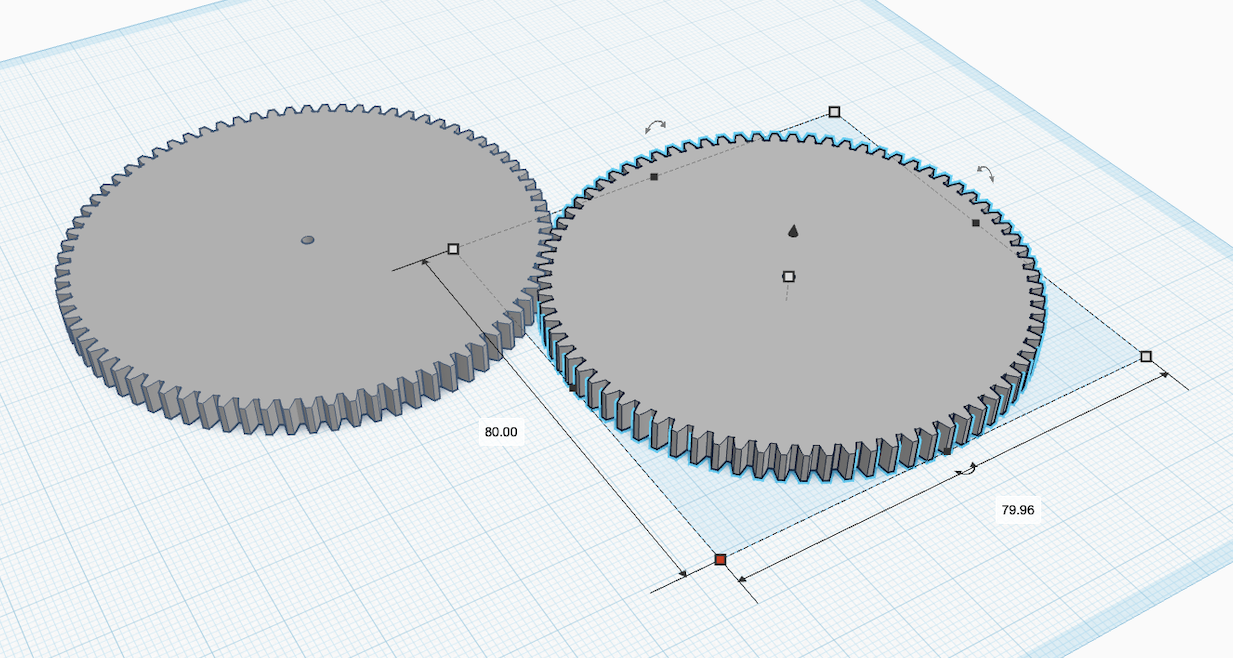

• Fertigungsspiel bei 3D-Druck berücksichtigen

Für die korrekte Kompatibilität mehrerer Zahnräder müssen modul/diametral pitch und pressure angle identisch gewählt werden. Für 3D-Druck empfiehlt sich eine leichte Profilkorrektur bzw. Spieleinstellung abhängig vom Fertigungsverfahren.

ISO- und AGMA-Standards definieren die wesentlichen geometrischen und leistungsbezogenen Kenngrößen für Zahnradprofile und deren Auslegung. In ISO-Systemen (z. B. ISO 6336, ISO 1328) werden Modul, Toleranzen, Tragfähigkeitsberechnungen und Oberflächenqualitäten festgelegt. AGMA-Standards (z.B. AGMA 2001, AGMA 2015) fokussieren auf vergleichbare Aspekte im imperialen System, unter anderem Diametral Pitch, Druckwinkel und Zahnfuß- sowie Grübchentragfähigkeit. Die Einhaltung dieser Normen gewährleistet, dass Zahnräder verschiedener Hersteller fehlerfrei ineinandergreifen, reproduzierbare Qualität erreichen und mechanisch belastbar bleiben.
