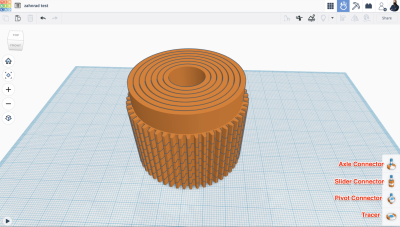

• Axle connector
  Starrer Drehverbinder: Verknüpft zwei Bauteile so, dass sie sich gemeinsam um eine Achse drehen (wie eine starre Welle). Kein Verschieben entlang der Achse, nur Rotation. Geeignet, um z. B. zwei Zahnräder auf derselben Welle zu koppeln oder ein Zahnrad fest auf einer Achse zu montieren.
• Slider connector
  Lineare Führung: Erlaubt Bewegung entlang einer definierten Linie, aber keine Rotation darum. Typisch, um Schlitten, Kolben oder bewegliche Platten zu simulieren, die nur vor- und zurückgleiten sollen.
• Pivot connector
  Drehgelenk: Erlaubt Rotation um einen festen Punkt bzw. eine Achse, aber kein lineares Verschieben. Entspricht einem Scharnier oder Lager. Für Zahnräder nutzt man dies, um sie frei um ihren Mittelpunkt drehen zu lassen, wenn sie nur gelagert sind und nicht starr mit einer Welle verbunden.
• Tracer
  Bewegungsspur: Zeichnet die Bahn eines ausgewählten Punktes eines Bauteils während der Simulation. Damit lässt sich sichtbar machen, wie sich ein bestimmter Zahn, ein Punkt am Rand des Zahnrads oder der Endpunkt eines Gestänges bewegt (Kurvenbahn, Hub etc.) und die Kinematik analysieren.
